前言

Linux内核为用户操作epoll提供了3个关键函数，分别是：

操作系统使用一个回调函数()来调度epoll对象中的事件。这个函数非常重要，所以本文将对以上四个函数的源码进行分析。

源代码来源

由于epoll的实现是内嵌在内核中的，如果直接查看内核源码，一些不相关的代码会影响阅读。为此，上面写的简化版TCP/IP协议栈实现了epoll逻辑。链接是：

存放以上四个关键函数的文件是[src.c]。接下来本文通过分析程序的代码来探寻epoll能够支持高并发连接的秘密。

两大核心数据结构（一）

源码【零声教育】四个-腾讯课

如图所示，它包含两个主要的成员变量，分别是rbn和rbn。前者是红黑树的结点，后者是双链表的结点，也就是说一个对象可以作为红黑树的结点。节点也可以用作双链表中的节点。而他们每一个都存储了一个事件，对事件的查询转化为对事件的查询。

struct epitem {
	RB_ENTRY(epitem) rbn;
	/*  RB_ENTRY(epitem) rbn等价于
	struct {
		struct type *rbe_left;		//指向左子树
		struct type *rbe_right;		//指向右子树
		struct type *rbe_parent;	//指向父节点
		int rbe_color;			    //该节点的颜色
	} rbn
	*/

	LIST_ENTRY(epitem) rdlink;
	/* LIST_ENTRY(epitem) rdlink等价于
	struct {
		struct type *le_next;	//指向下个元素
		struct type **le_prev;	//前一个元素的地址
	}*/

	int rdy; //判断该节点是否同时存在与红黑树和双向链表中

	int sockfd; //socket句柄
	struct epoll_event event;  //存放用户填充的事件
};

(2)

源码【零声教育】四个-腾讯课

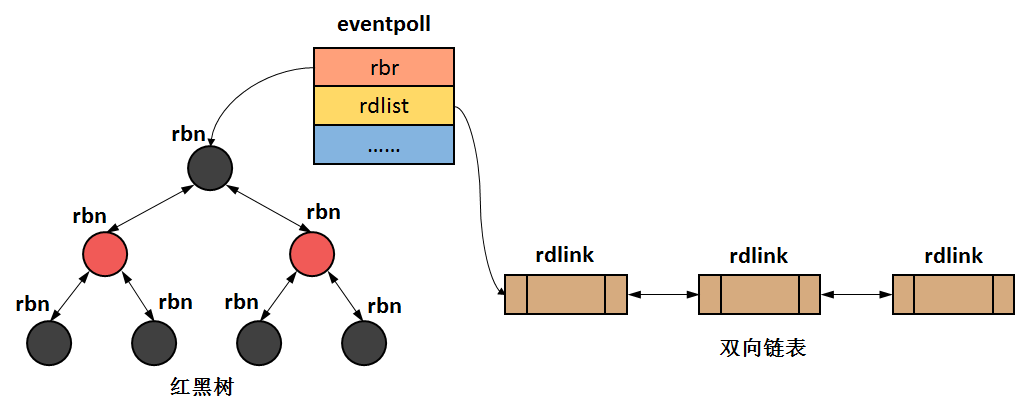

如图，包含两个主要的成员变量，分别是rbr和，前者指向红黑树的根节点，后者指向双链表的头节点。即一个对象对应两个容器。对的检索将发生在这两个容器（红黑树和双向链表）上。

struct eventpoll {
	/*
	struct ep_rb_tree {
		struct epitem *rbh_root;
	}
	*/
	ep_rb_tree rbr;      //rbr指向红黑树的根节点

	int rbcnt; //红黑树中节点的数量（也就是添加了多少个TCP连接事件）

	LIST_HEAD( ,epitem) rdlist;    //rdlist指向双向链表的头节点；
	/*	这个LIST_HEAD等价于
		struct {
			struct epitem *lh_first;
		}rdlist;
	*/

	int rdnum; //双向链表中节点的数量（也就是有多少个TCP连接来事件了）

	// ...略...

};

四大关键功能（一）（）

//创建epoll对象，包含一颗空红黑树和一个空双向链表
int epoll_create(int size) {
	//与很多内核版本一样，size参数没有作用，只要保证大于0即可
	if (size id, 0);
		return -1;
	}

	ep->rbcnt = 0;

	// 2° 让红黑树根指向空
	RB_INIT(&ep->rbr);       //等价于ep->rbr.rbh_root = NULL;

	// 3° 让双向链表的头指向空
	LIST_INIT(&ep->rdlist);  //等价于ep->rdlist.lh_first = NULL;

	// 4° 并发环境下进行互斥
	// ...该部分代码与主线逻辑无关，可自行查看...

	//5° 保存epoll对象
	tcp->ep = (void*)ep;
	epsocket->ep = (void*)ep;

	return epsocket->id;
}

梳理一下上述代码的逻辑，可以归纳为以下6个步骤：

创建一个对象让里面的rbr指向空让对象里的点指向空互斥在并发环境下保存对象返回对象的句柄(id)

相关视频推荐

epoll实战揭示——支撑亿级IO的底层基石

全网最详尽的epoll讲解，6种epoll设计，让你秒杀面试官

学习地址：C/C++ Linux服务器开发/后台架构师【零音教育】-学习视频教程-腾讯课堂

需要C/C++ Linux服务器架构师学习资料加采集（资料包括C/C++、Linux、技术、Nginx、、MySQL、Redis、、、ZK、流媒体、CDN、P2P、K8S、、TCP/IP、协程、DPDK等）源码，免费分享

源码【零声教育】四个-腾讯课

(2)()

这个函数的逻辑其实很简单。无非就是将用户传入的参数封装成一个对象，然后根据传入的op是①、②还是③，决定是否①将该对象插入红黑树，②更新红黑树中的对象，或者③移除红黑树中的对象。

//往红黑树中加每个tcp连接以及相关的事件
int epoll_ctl(int epid, int op, int sockid, struct epoll_event *event) {

	nty_tcp_manager *tcp = nty_get_tcp_manager();
	if (!tcp) return -1;

	nty_trace_epoll(" epoll_ctl --> 1111111:%d, sockid:%dn", epid, sockid);
	struct _nty_socket *epsocket = tcp->fdtable->sockfds[epid];

	if (epsocket->socktype == NTY_TCP_SOCK_UNUSED) {
		errno = -EBADF;
		return -1;
	}

	if (epsocket->socktype != NTY_TCP_SOCK_EPOLL) {
		errno = -EINVAL;
		return -1;
	}

	nty_trace_epoll(" epoll_ctl --> eventpolln");

	struct eventpoll *ep = (struct eventpoll*)epsocket->ep;
	if (!ep || (!event && op != EPOLL_CTL_DEL)) {
		errno = -EINVAL;
		return -1;
	}

	if (op == EPOLL_CTL_ADD) {
		//添加sockfd上关联的事件
		pthread_mutex_lock(&ep->mtx);

		struct epitem tmp;
		tmp.sockfd = sockid;
		struct epitem *epi = RB_FIND(_epoll_rb_socket, &ep->rbr, &tmp); //先在红黑树上找，根据key来找，也就是这个sockid，找的速度会非常快
		if (epi) {
			//原来有这个节点，不能再次插入
			nty_trace_epoll("rbtree is existn");
			pthread_mutex_unlock(&ep->mtx);
			return -1;
		}

		//只有红黑树上没有该节点【没有用过EPOLL_CTL_ADD的tcp连接才能走到这里】；

		//(1)生成了一个epitem对象，这个结构对象，其实就是红黑的一个节点；
		epi = (struct epitem*)calloc(1, sizeof(struct epitem));
		if (!epi) {
			pthread_mutex_unlock(&ep->mtx);
			errno = -ENOMEM;
			return -1;
		}

		//(2)把socket(TCP连接)保存到节点中；
		epi->sockfd = sockid;  //作为红黑树节点的key，保存在红黑树中

		//(3)我们要增加的事件也保存到节点中；
		memcpy(&epi->event, event, sizeof(struct epoll_event));

		//(4)把这个节点插入到红黑树中去
		epi = RB_INSERT(_epoll_rb_socket, &ep->rbr, epi); //实际上这个时候epi的rbn成员就会发挥作用，如果这个红黑树中有多个节点，那么RB_INSERT就会epi->rbi相应的值：可以参考图来理解
		assert(epi == NULL);
		ep->rbcnt ++;

		pthread_mutex_unlock(&ep->mtx);

	} else if (op == EPOLL_CTL_DEL) {
		pthread_mutex_lock(&ep->mtx);

		struct epitem tmp;
		tmp.sockfd = sockid;

		struct epitem *epi = RB_FIND(_epoll_rb_socket, &ep->rbr, &tmp);//先在红黑树上找，根据key来找，也就是这个sockid，找的速度会非常快
		if (!epi) {
			nty_trace_epoll("rbtree no existn");
			pthread_mutex_unlock(&ep->mtx);
			return -1;
		}

		//只有在红黑树上找到该节点【用过EPOLL_CTL_ADD的tcp连接才能走到这里】；

		//从红黑树上把这个节点移除
		epi = RB_REMOVE(_epoll_rb_socket, &ep->rbr, epi);
		if (!epi) {
			nty_trace_epoll("rbtree is no existn");
			pthread_mutex_unlock(&ep->mtx);
			return -1;
		}

		ep->rbcnt --;
		free(epi);

		pthread_mutex_unlock(&ep->mtx);

	} else if (op == EPOLL_CTL_MOD) {
		struct epitem tmp;
		tmp.sockfd = sockid;
		struct epitem *epi = RB_FIND(_epoll_rb_socket, &ep->rbr, &tmp); //先在红黑树上找，根据key来找，也就是这个sockid，找的速度会非常快
		if (epi) {
			//红黑树上有该节点，则修改对应的事件
			epi->event.events = event->events;
			epi->event.events |= EPOLLERR | EPOLLHUP;
		} else {
			errno = -ENOENT;
			return -1;
		}

	} else {
		nty_trace_epoll("op is no existn");
		assert(0);
	}

	return 0;
}

(3)()

//到双向链表中去取相关的事件通知
int epoll_wait(int epid, struct epoll_event *events, int maxevents, int timeout) {

	nty_tcp_manager *tcp = nty_get_tcp_manager();
	if (!tcp) return -1;

	struct _nty_socket *epsocket = tcp->fdtable->sockfds[epid];

	struct eventpoll *ep = (struct eventpoll*)epsocket->ep;

    // ...此处主要是一些负责验证性工作的代码...

	//(1)当eventpoll对象的双向链表为空时，程序会在这个while中等待一定时间，
	//直到有事件被触发，操作系统将epitem插入到双向链表上使得rdnum>0时，程序才会跳出while循环
	while (ep->rdnum == 0 && timeout != 0) {
		// ...此处主要是一些与等待时间相关的代码...
	}


	pthread_spin_lock(&ep->lock);

	int cnt = 0;

	//(1)取得事件的数量
	//ep->rdnum：代表双向链表里边的节点数量（也就是有多少个TCP连接来事件了）
	//maxevents：此次调用最多可以收集到maxevents个已经就绪【已经准备好】的读写事件
	int num = (ep->rdnum > maxevents ? maxevents : ep->rdnum); //哪个数量少，就取得少的数字作为要取的事件数量
	int i = 0;

	while (num != 0 && !LIST_EMPTY(&ep->rdlist)) { //EPOLLET

		//(2)每次都从双向链表头取得 一个一个的节点
		struct epitem *epi = LIST_FIRST(&ep->rdlist);

		//(3)把这个节点从双向链表中删除【但这并不影响这个节点依旧在红黑树中】
		LIST_REMOVE(epi, rdlink);

		//(4)这是个标记，标记这个节点【这个节点本身是已经在红黑树中】已经不在双向链表中；
		epi->rdy = 0;  //当这个节点被操作系统 加入到 双向链表中时，这个标记会设置为1。

		//(5)把事件标记信息拷贝出来；拷贝到提供的events参数中
		memcpy(&events[i++], &epi->event, sizeof(struct epoll_event));

		num --;
		cnt ++;       //拷贝 出来的 双向链表 中节点数目累加
		ep->rdnum --; //双向链表里边的节点数量减1
	}

	pthread_spin_unlock(&ep->lock);

	//(5)返回 实际 发生事件的 tcp连接的数目；
	return cnt;
}

这个函数的逻辑也很简单，就是我们先检查对象的双链表中是否有结点。如果有节点，则取出节点中的事件，填充到用户传入的指针指向的内存中。如果没有节点，则在while循环中等待一定时间，直到有事件被触发，操作系统才会将其插入到双向链表中，使得rdnum>0（这个过程由操作系统调用函数完成)，程序会跳出while循环，从双向链表中取数据。

(4)()

通过跟踪它在内核中被调用的位置。可以看出当服务端会在以下5种情况下调用：

() in，服务端状态下三次握手完成，服务端状态下 close()断开连接，服务端状态下 send/write()数据状态，当服务器可读数据时，服务器可以发送

接下来我们看一下源码：

//当发生客户端三路握手连入、可读、可写、客户端断开等情况时，操作系统会调用这个函数，用以往双向链表中增加一个节点【该节点同时 也在红黑树中】
int epoll_event_callback(struct eventpoll *ep, int sockid, uint32_t event) {
	struct epitem tmp;
	tmp.sockfd = sockid;

	//(1)根据给定的key【这个TCP连接的socket】从红黑树中找到这个节点
	struct epitem *epi = RB_FIND(_epoll_rb_socket, &ep->rbr, &tmp);
	if (!epi) {
		nty_trace_epoll("rbtree not existn");
		assert(0);
	}

	//(2)从红黑树中找到这个节点后，判断这个节点是否已经被连入到双向链表里【判断的是rdy标志】
	if (epi->rdy) {
		//这个节点已经在双向链表里，那无非是把新发生的事件标志增加到现有的事件标志中
		epi->event.events |= event;
		return 1;
	}

	//走到这里，表示 双向链表中并没有这个节点，那要做的就是把这个节点连入到双向链表中

	nty_trace_epoll("epoll_event_callback --> %dn", epi->sockfd);

	pthread_spin_lock(&ep->lock);

	//(3)标记这个节点已经被放入双向链表中，我们刚才研究epoll_wait()的时候，从双向链表中把这个节点取走的时候，这个标志被设置回了0
	epi->rdy = 1;

	//(4)把这个节点链入到双向链表的表头位置
	LIST_INSERT_HEAD(&ep->rdlist, epi, rdlink);

	//(5)双向链表中的节点数量加1，刚才研究epoll_wait()的时候，从双向链表中把这个节点取走的时候，这个数量减了1
	ep->rdnum ++;

	pthread_spin_unlock(&ep->lock);
	pthread_mutex_lock(&ep->cdmtx);
	pthread_cond_signal(&ep->cond);
	pthread_mutex_unlock(&ep->cdmtx);

	return 0;
}

上面代码的逻辑也很简单，就是将红黑树的指向节点插入到双向链表中。

总结

epoll的底层实现有两个关键的数据结构，一个是另一个，里面有两个成员变量，分别是rbr和rbr。前者指向红黑树的根，后者指向双向链表的头部。它是红黑树节点和双向链表节点的复合体，也就是说，它既可以作为树的节点，也可以作为链表的节点源码，包含用户注册的事件。
